Balíček fáze 1: skrytá zárubeň 40/00 + pant tectus 340
Popis
V BALENÍ NALEZNETE:
Rozměry skryté zárubně JAP AKTIVE 40/00
Za hodnotu X dosaďte vámi vybranou šířku zárubně
Čistý průchod po osazení obložkové zárubně
(D x J)
(D x J)
Celkové rozměry otočné zárubně
(E x H)
(E x H)
Standardní rozměry otočného křídla
(C x L)
(C x L)
Doporučené rozměry hrubého stavebního otvoru
Výška 1970mm
D
J
X + 6
1970
E
H
X + 88
2011
C
L
X + 24
1972
Šířka
Výška
X + 108
2021
Výška 2100mm
D
J
X + 6
2100
E
H
X + 88
2141
C
L
X + 24
2102
Šířka
Výška
X + 108
2151
*Dveřní křídlo má tloušťku 40 mm

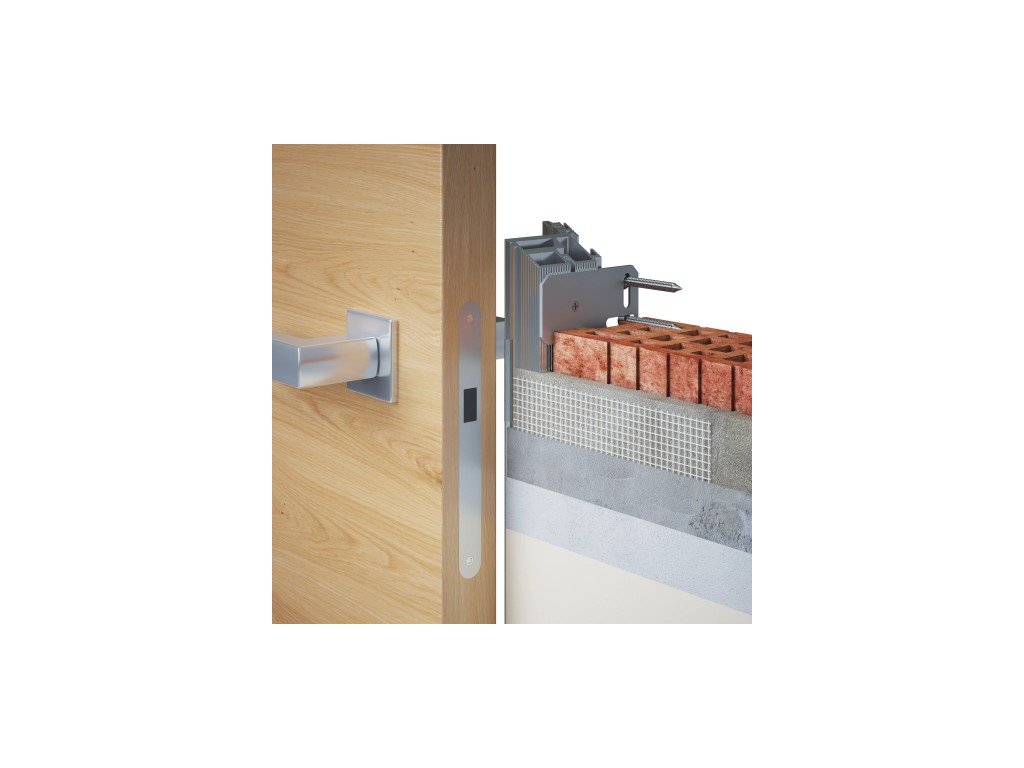

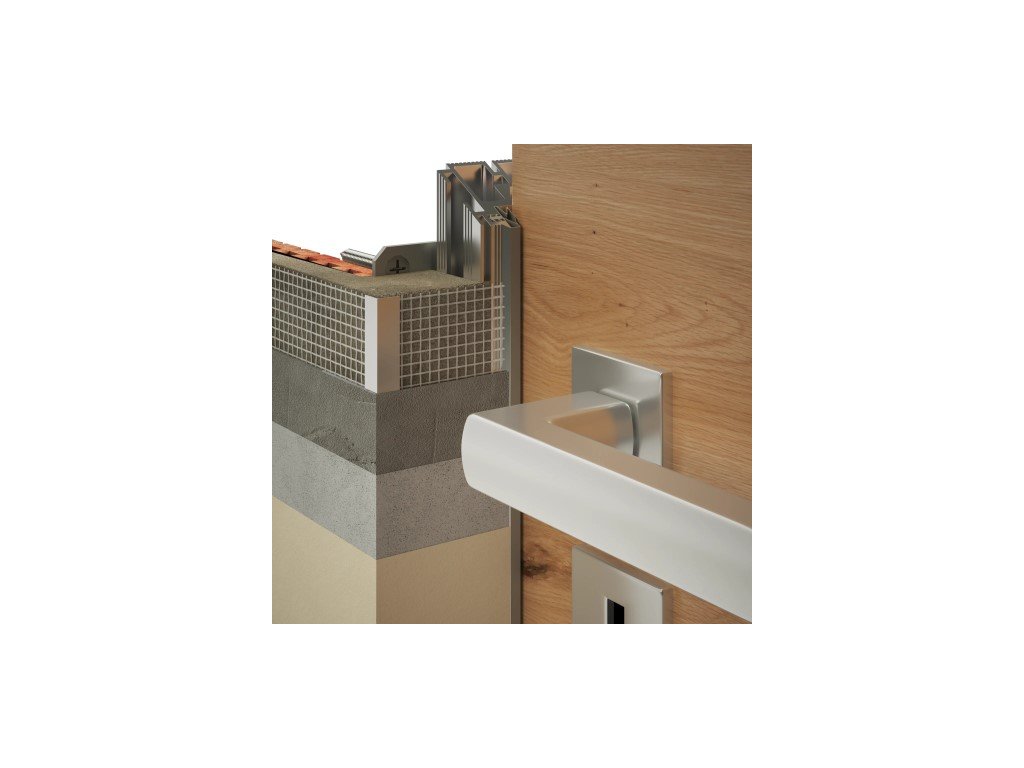

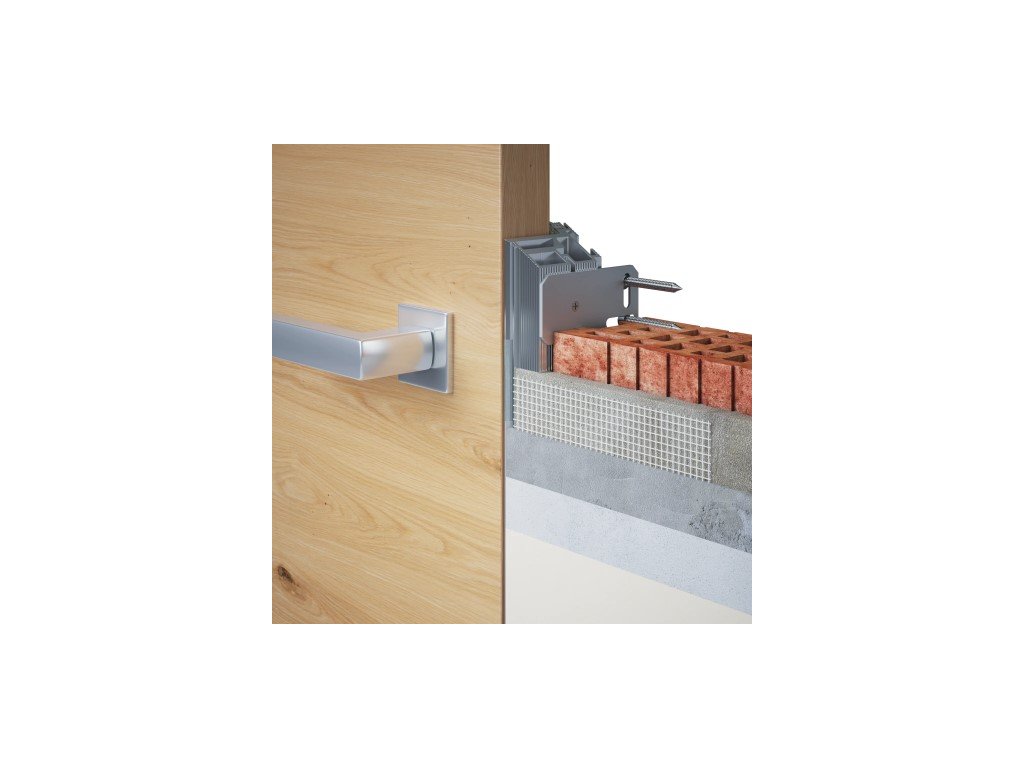

VODOROVNÝ A SVISLÝ ŘEZ ZÁRUBNÍ:

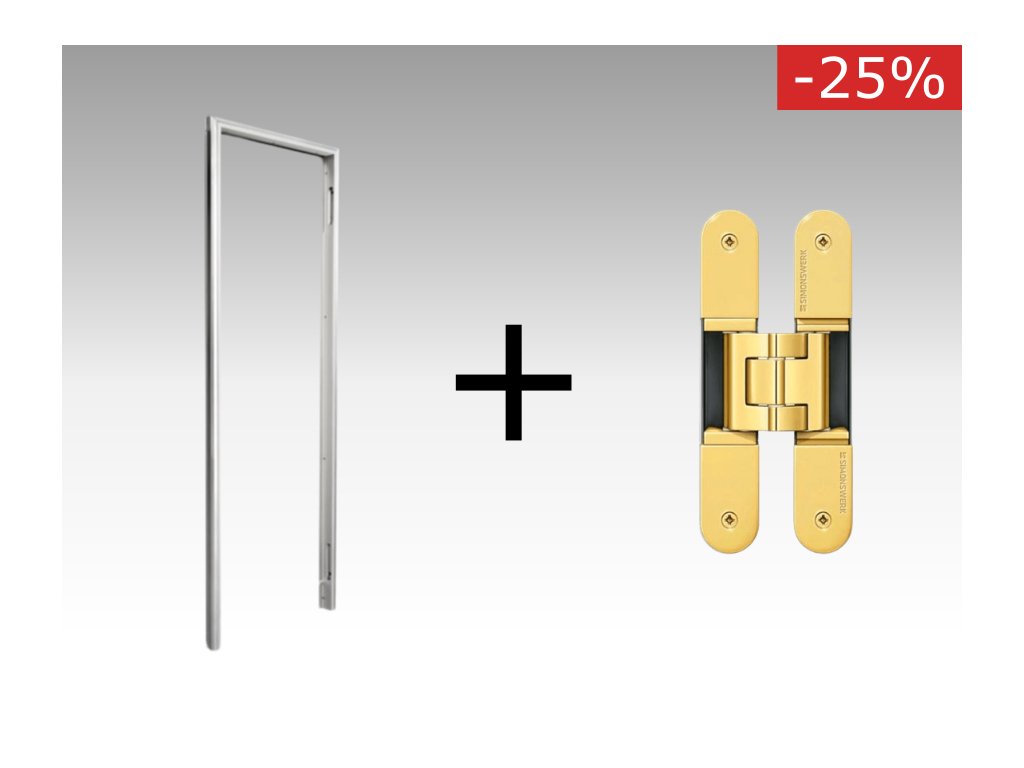

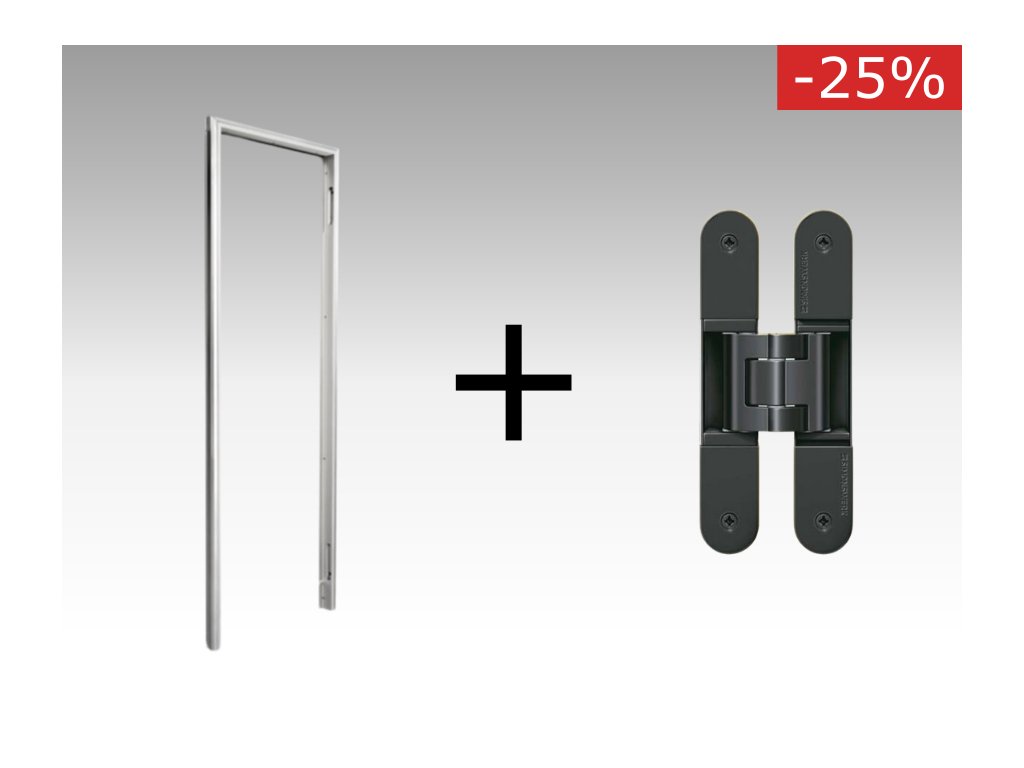

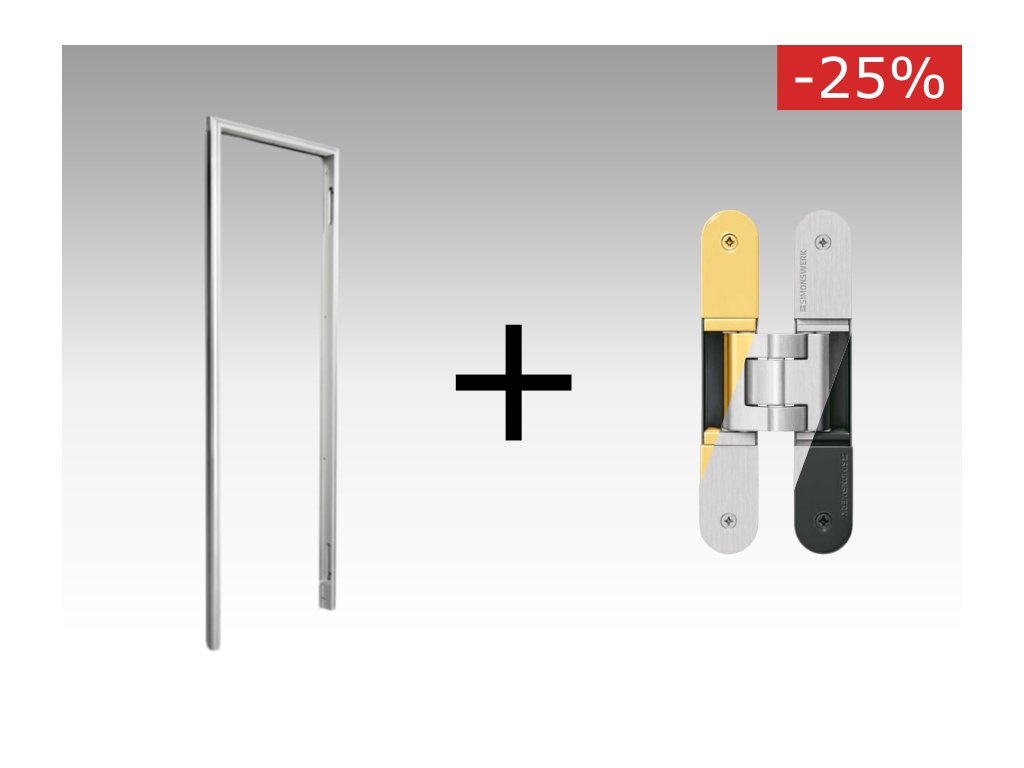

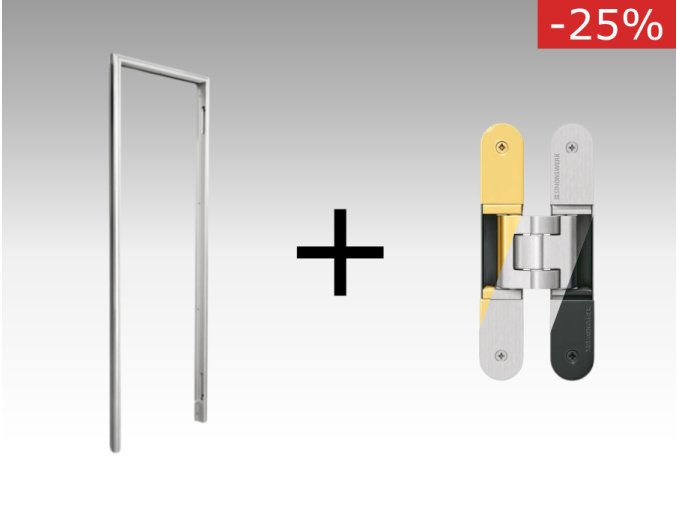

Obsahuje | Skrytá zárubeň JAP, Protiplech, 2x dveřní panty TECTUS |
